產品中心您當前的位置：首頁 > 產品中心 > 流體過濾系統 > 不銹鋼袋式過濾器 > DSCK袋式過濾器

基礎信息Product information

產品名稱：DSCK袋式過濾器

產品型號：YQDSCK系列

產品簡介：

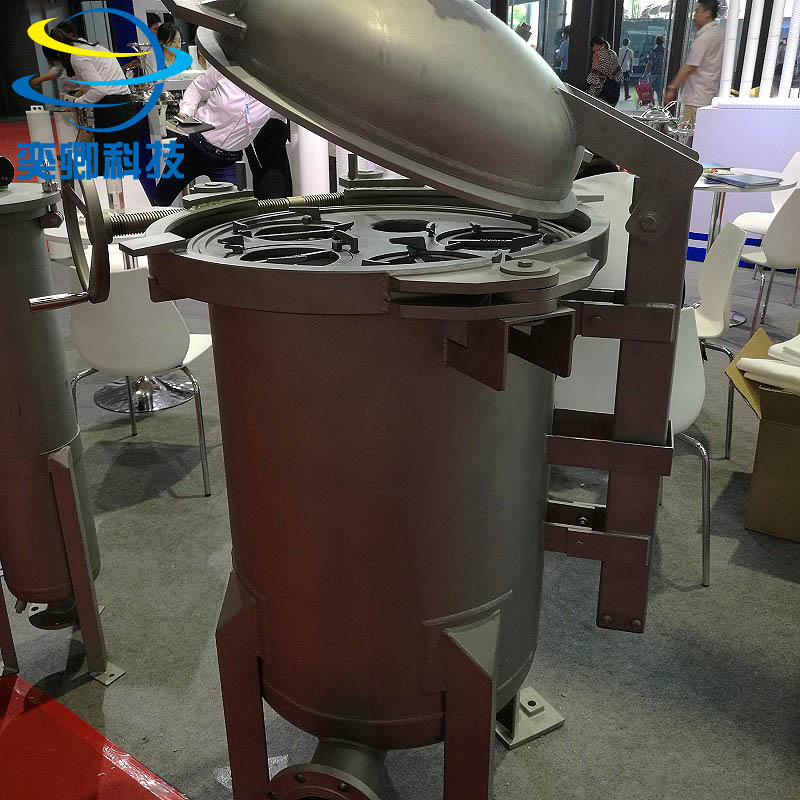

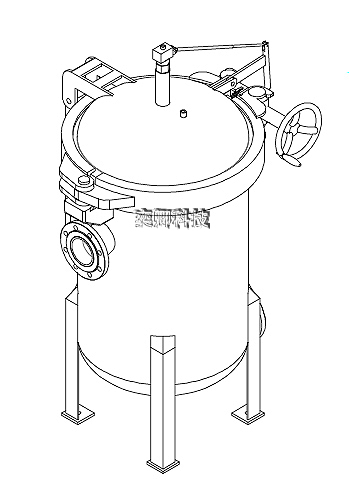

垂直快開式袋式過濾器是一種新型的過濾系統，過濾器內部由網籃支撐著濾袋，液體由入口流進，經濾袋過濾后流出，雜質則被攔截在濾袋中。濾袋可更換或清洗后繼續使用。

產品特性Product characteristics

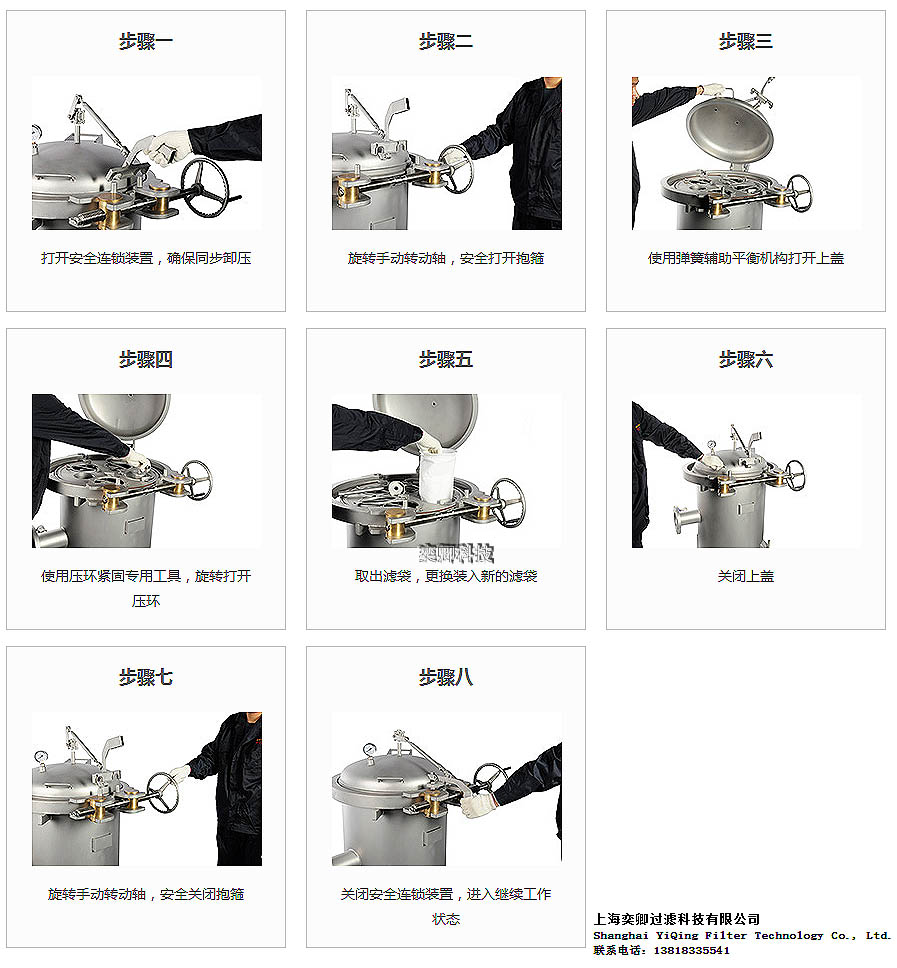

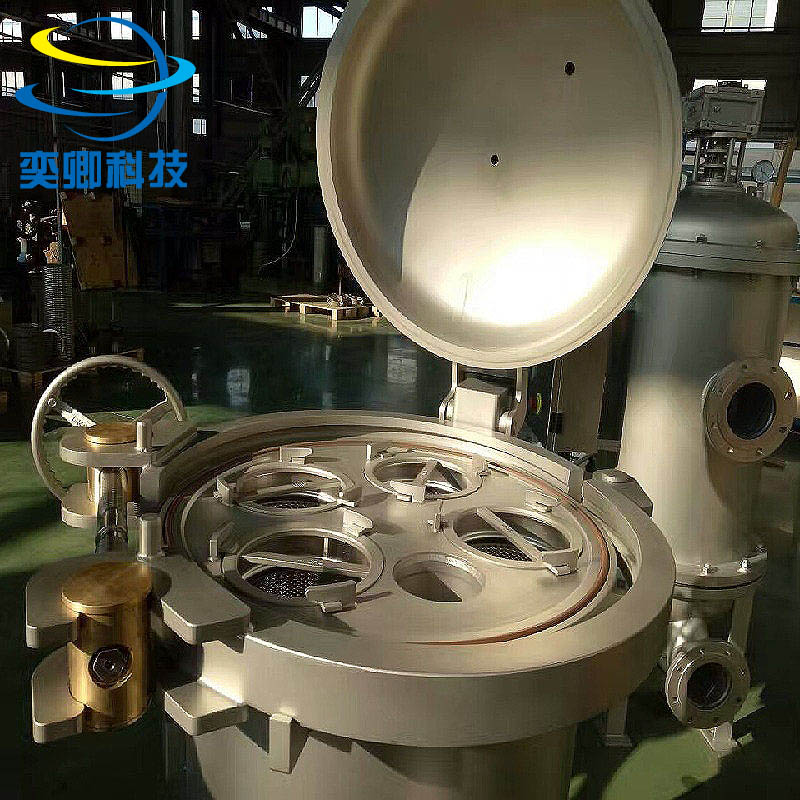

奕卿科技快開式袋過濾器改進了傳統的搖臂式開啟方式，采用了人性化設計的快開式開閉濾蓋機構?？扉_式袋式過濾器特別適用于需要經常更換過濾袋或者在連續生產時需要快速切換過濾器的工況。抱箍+搖輪的開閉方式相對于傳統的吊環螺栓，操作工人可以定點操作，開閉只需20秒，工作效率大大提高，節省了人工成本。奕卿科技獨特的自平衡機構可使濾蓋垂直開閉，減小了設備占用空間，頂蓋可停留在任何角度，安全的結構設計避免操作人員受傷。

產品參數Product parameters

器型

濾袋 尺寸

濾袋數量

理論流量

設計壓力

設計溫度

過濾面積

進出口法蘭

YQDS-CK-3

#02

3

120 m³/hour

10.0bar

120℃

1.5  ㎡

3”- 4”

YQDS-CK-4

#02

4

160 m³/hour

10.0bar

120℃

2.0  ㎡

3”- 6”

YQDS-CK-5

#02

5

200 m³/hour

10.0bar

120℃

2.5  ㎡

4”- 6”

YQDS-CK-6

#02

6

240 m³/hour

10.0bar

120℃

3.0  ㎡

4”- 6”

YQDS-CK-7

#02

7

280 m³/hour

10.0bar

120℃

3.5  ㎡

6”- 8”

YQDS-CK-8

#02

8

320 m³/hour

10.0bar

120℃

4.0  ㎡

8”- 10”

YQDS-CK-9

#02

9

360 m³/hour

10.0bar

120℃

4.5  ㎡

8”- 10”

YQDS-CK-12

#02

12

480 m³/hour

10.0bar

120℃

6.0  ㎡

8”- 10”

YQDS-CK-17

#02

17

680 m³/hour

10.0bar

120℃

8.5  ㎡

10”- 20”

YQDS-CK-20

#02

20

800 m³/hour

10.0bar

120℃

10.0 ㎡

10”- 20”

YQDS-CK-23

#02

23

920 m³/hour


10.0bar

120℃

11.5 ㎡

10”- 20”

產品特色：
1.奕卿科技的人性化設計，機械式V型抱箍鎖緊，操作便捷，安全可靠；

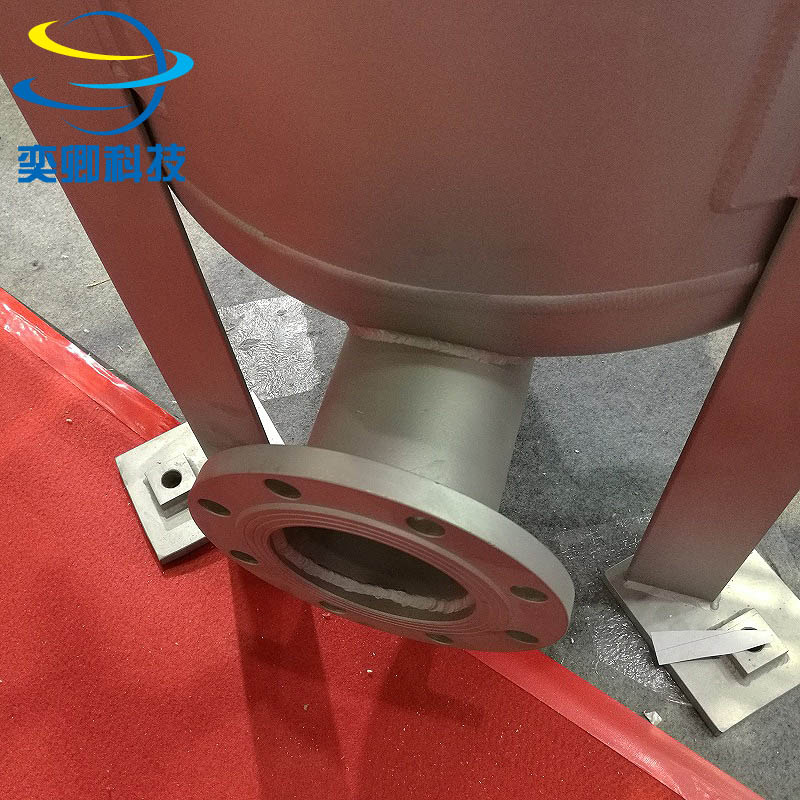

2.快開式袋式過濾器優化出口，使得排污徹底，底部預留排污閥，工人操作方便；
3.快開式袋式過濾器設計緊湊，占地面積小，同時優良的密封設計，底部出口，減少液體的損失；
4.新型的重力平衡機構，頂蓋開啟非常輕松省力，單手便可完成操作；

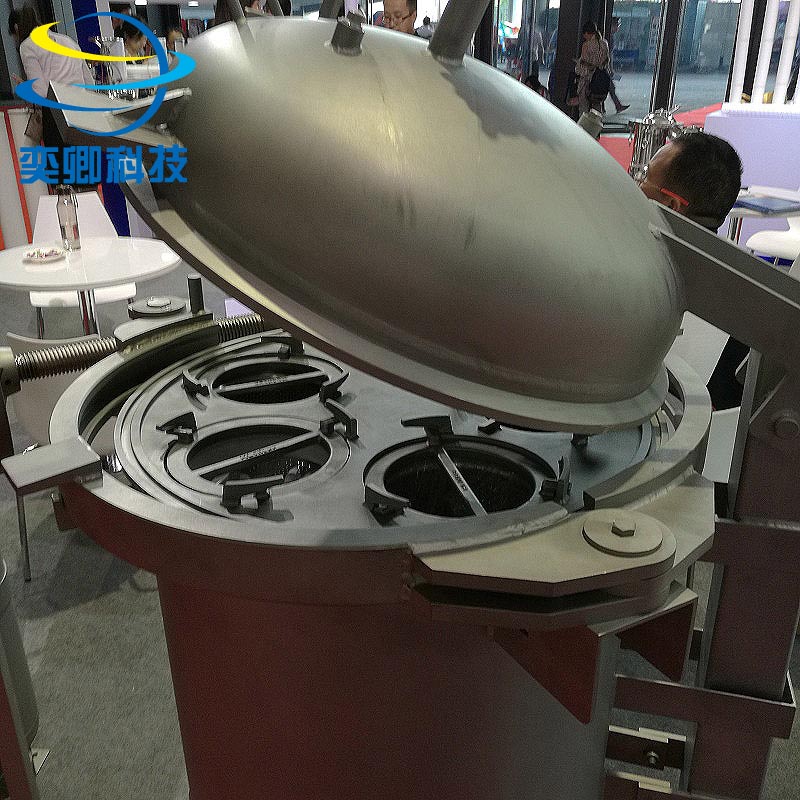

5.三點壓緊裝置確保良好的濾袋密封性，避免液體旁漏、滲濾；
6.可以提供滿足中國 GB-150、ASME、CE壓力容器認可的標準產品。



產品資料Product information

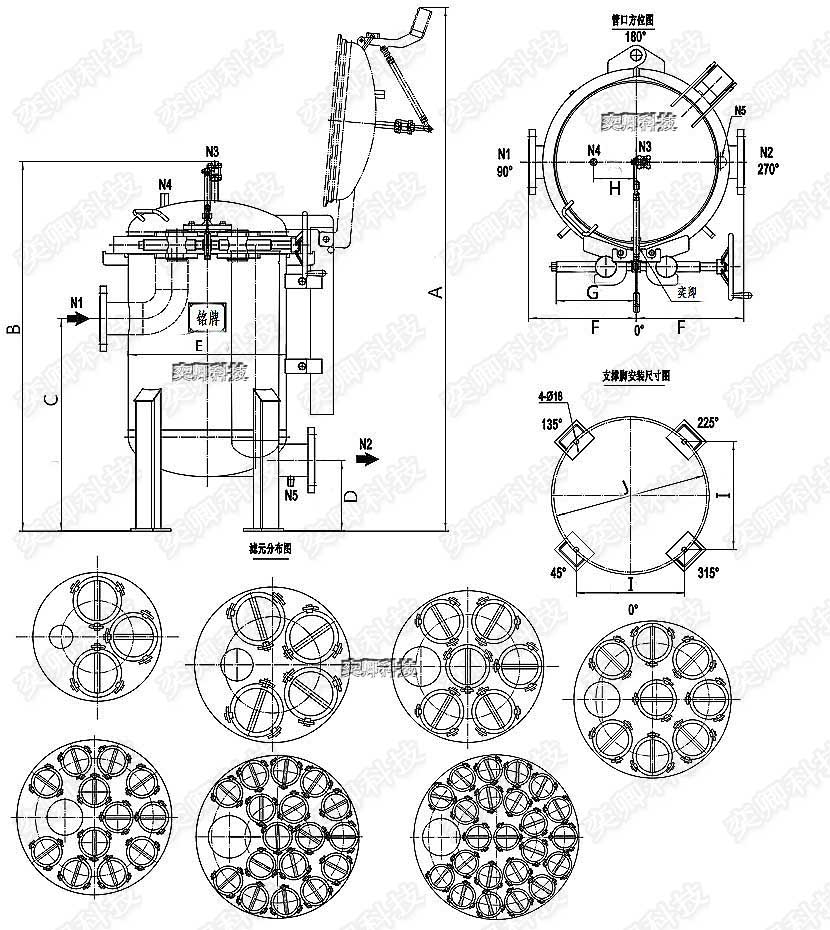

產品尺寸

3袋式 (mm)

4袋式 (mm)

6袋式 (mm)

8袋式 (mm)

12袋式 (mm)

17袋式 (mm)

23袋式 (mm)

A

1806

1845

2010

2120

2390

2550

2805

B

1295

1300

1375

1400

1490

1520

1690

C

800

750

750

750

800

775

870

D

225

250

260

260

300

300

350

E

DN500，T=3

DN550，T=4

DN650，T=5

DN750，T=5

DN950，T=6

DN1050，T=8

DN1200，T=8

F

370

380

430

500

625

720

800

G

283

283

283

283

283

283

283

H

150

150

150

150

200

200

200

I

346.5

382

452.5

527

672

742.5

848.5

J

490

540

640

745

950

1050

1200

尺寸為近似值，僅供參考。 安裝時，可根據需要提供精確尺寸。



參數規格

3袋式

4袋式

6袋式

8袋式

12袋式

17袋式

23袋式

進液口N1

法蘭口：DN80 PN16

法蘭口：DN100 PN16

法蘭口：DN150 PN16

法蘭口：DN150 PN16

法蘭口：DN200 PN16

法蘭口：DN250 PN16

法蘭口：DN250 PN16

出液口 N2

法蘭口：DN80 PN16

法蘭口：DN100 PN16

法蘭口：DN150 PN16

法蘭口：DN150 PN16

法蘭口：DN200 PN16

法蘭口：DN250 PN16

法蘭口：DN250 PN16

排氣口N3

外螺紋 1/2”

壓力表N4

內螺紋1/4”

排污口N5

外螺紋 1/2”

過濾元件

濾袋：180*810

設計壓力

1.0Mpa

設備重量

165KG

190KG

270KG

320KG

595KG

895KG

994KG

密封圈

FEP（包氟）、NBR（丁氰橡膠）、EPDM（三元乙丙橡膠）、BUNA-N（丁腈橡膠）、silicone（硅橡膠）、VITON（氟素橡膠）
